国庆如何带我看阅兵(三)

本章介绍空中梯队的组成和相关装备介绍。

空中梯队编成

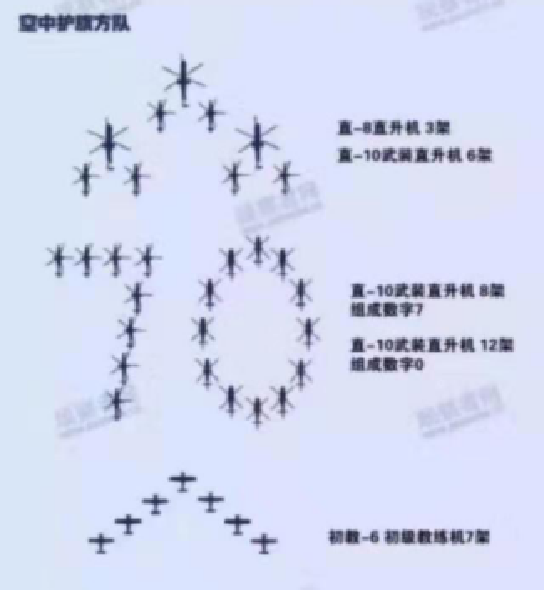

1.空中护旗方队(3架直-8升,6架直-10,6架初教-6) 20架直升机呈现“70”字样 初教-6 飞机7架为人字形

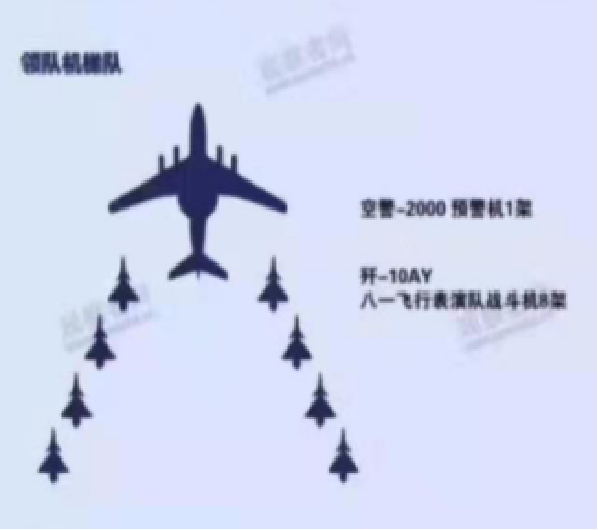

2.领队机梯队 (1架空警2000,8架歼-10AY/拉烟彩带)

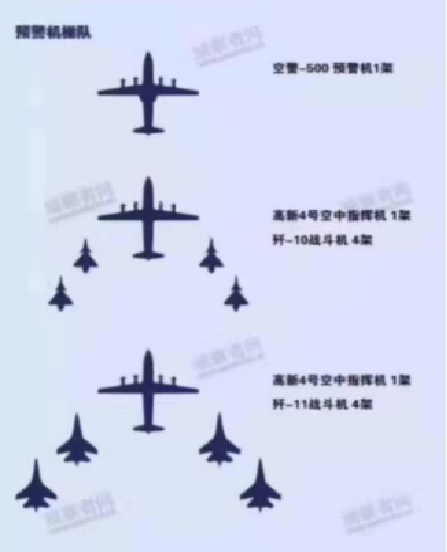

3.预警机梯队 (1架空警500,1架高新-4号空中指挥机,4架歼-10;1架空警500,4架歼-11)

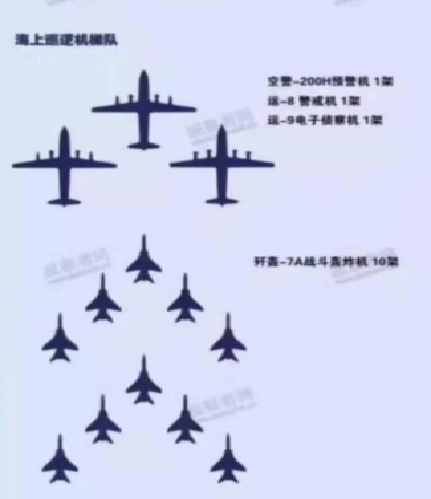

4.海上巡逻机梯队(1架空警2000,1架运-8警戒机,1架运-9电子侦察机, 后跟10架歼轰-7)

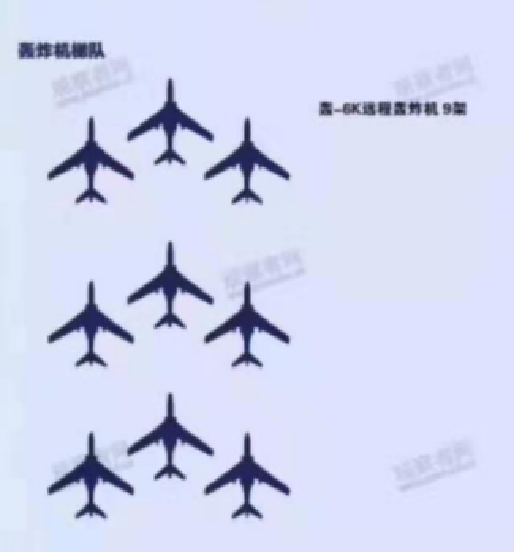

5.轰炸机梯队 (9架轰-6K,三个3机编队)

6.加受油机梯队 (2架轰油-6K,1架带2架歼-10)

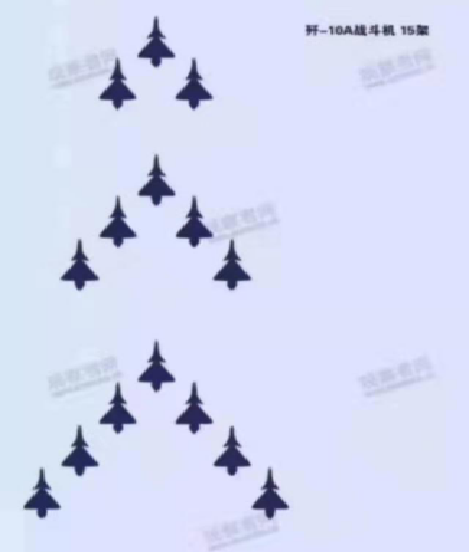

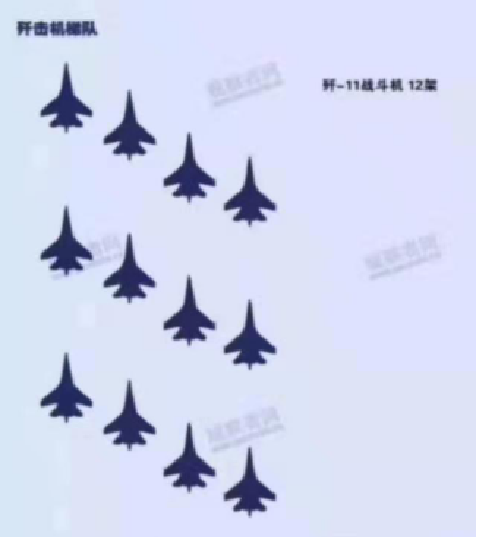

7.歼击机梯队 (10架歼-11,三个4机梯队;后续15架歼-10A三个5机编队)

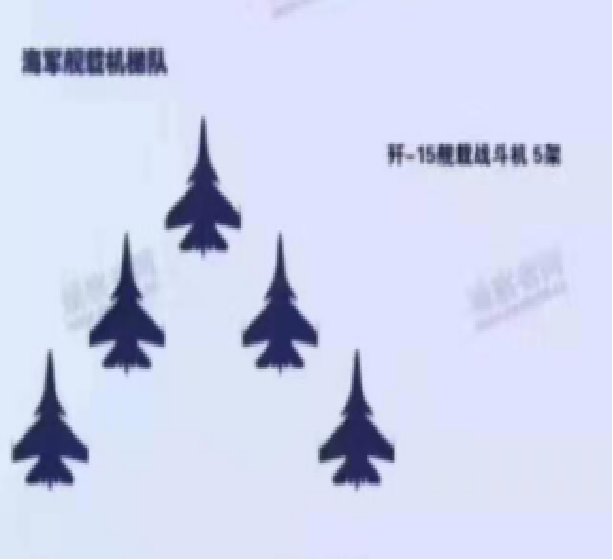

8.舰载机梯队 (5架歼-15)

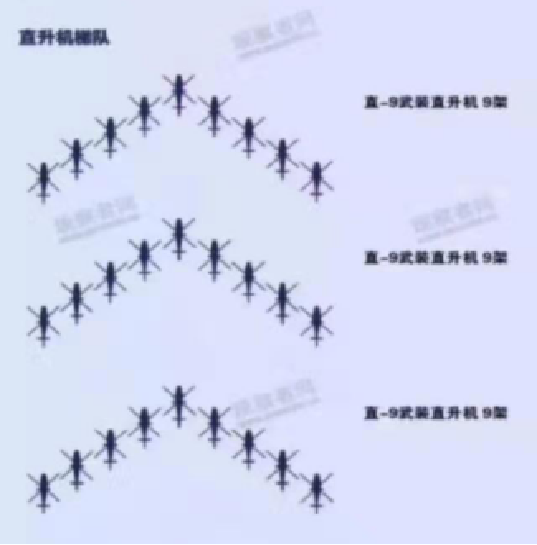

9.武装直升机梯队 (武直-9二个9机人字队,武直-19二个9机人字队, 武直-10二个9机人字队,直-8一个7机人字队)

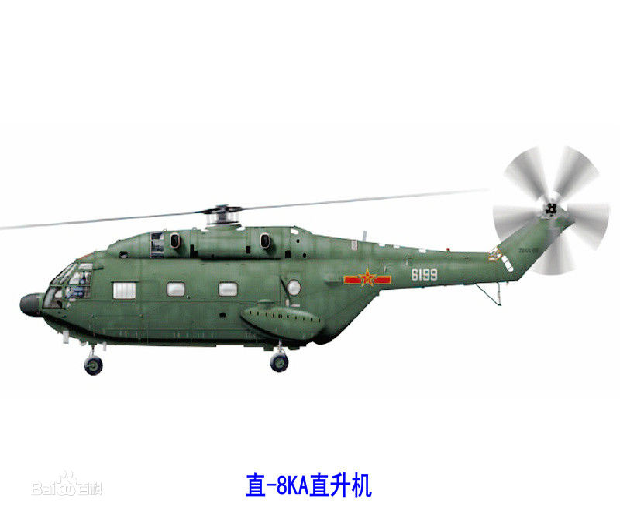

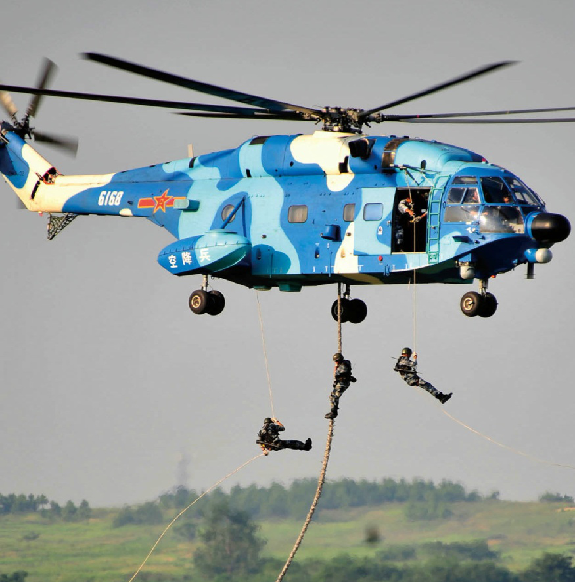

直-8

空降型
乘员:2名,载员30名
空重:7550千克
最大起飞重量:13000千克
载重量:4000千克
最大飞行速度:273千米/小时
动力升限:4800米
悬停升限:3600米有地效)
航程:800千米
续航时间:4小时28分

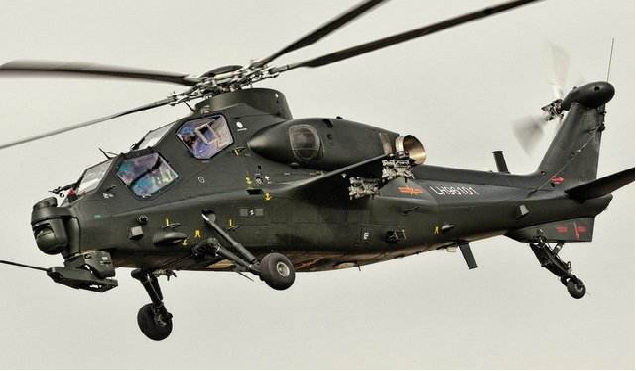

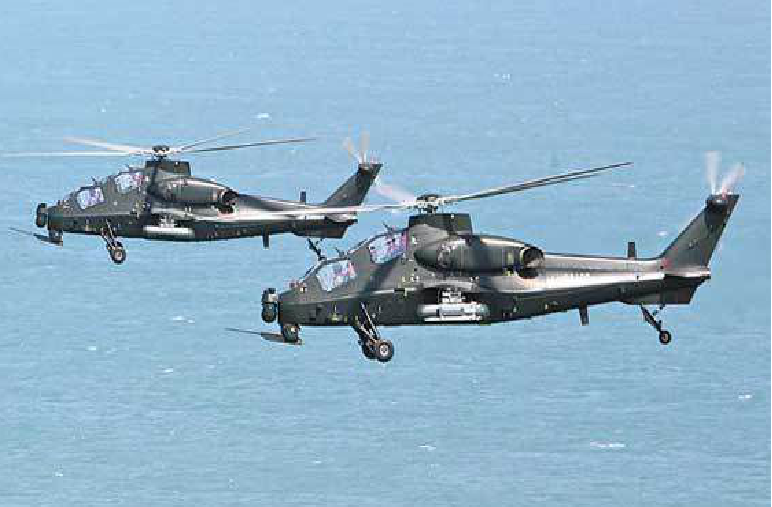

武直-10

乘员:2人
航电系统:整合式光电侦测/瞄准系统
飞行员独立光电夜视系统
两个武器挂载短翼:每个短翼下方有两个挂载点,可加挂四联装HJ-10反坦克导弹发射器、四联装TY-90空空导弹、HJ-8反坦克导弹发射器、32联装火箭发射器等。
1×机首23mm单管机炮

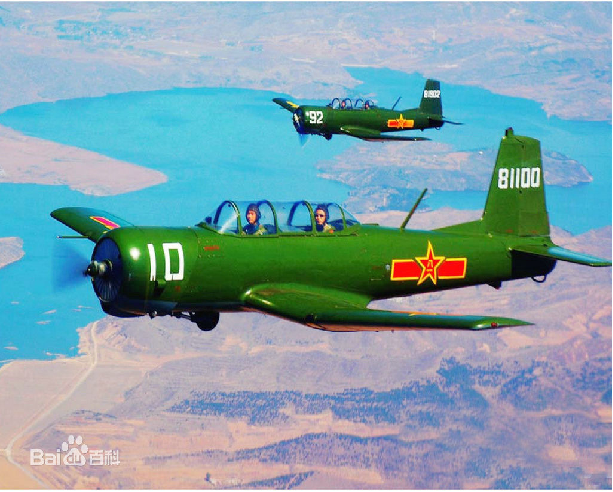

初教-6

翼展:10.18米
机长:8.46米
机高:3.25米
起飞重量:419千克
空重:1172千克
机内载油量:110千克

最大平飞速度:
286千米/小时
最大允许俯冲速度:
350千米/小时
巡航速度:170千米/小时(高度1000米)
最大爬升率:
6.3米/秒(海平面)
爬升时间:0到3000米高度16分钟
升限:5,080米
续航时间:3.6小时
航程:640千米

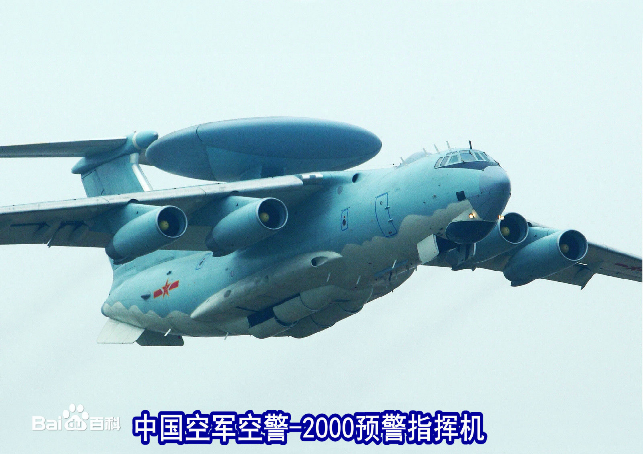

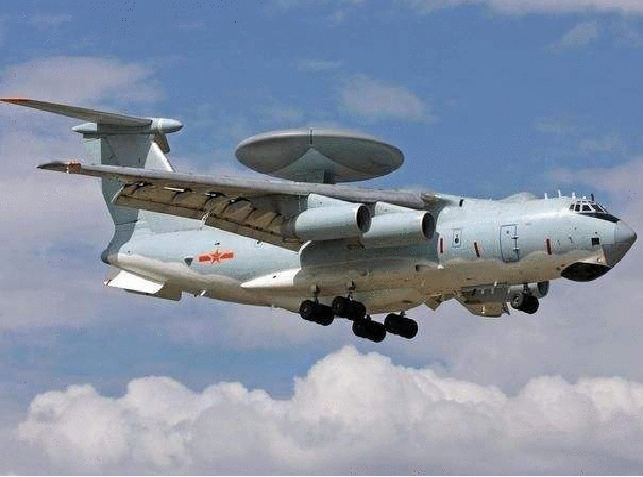

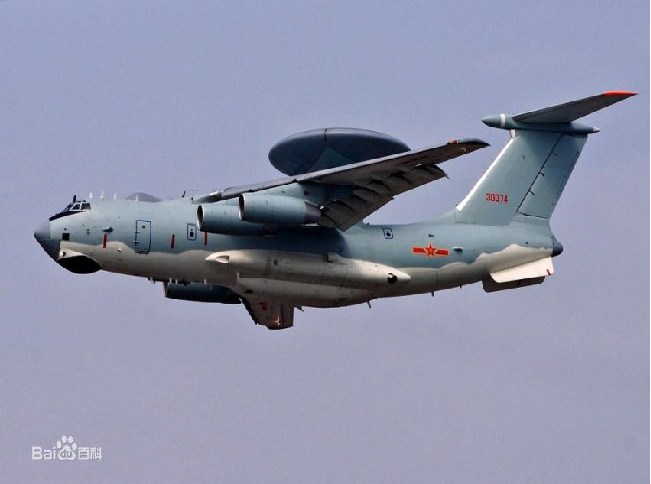

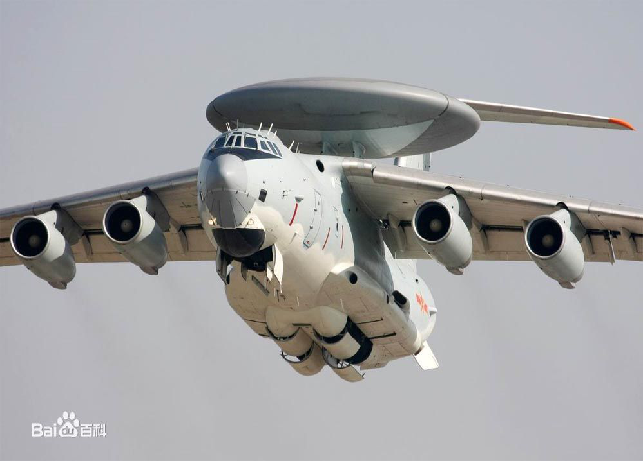

空警2000预警机

机长:46.59 米
翼展:50.5 米
机高:14.76 米
空重:60吨
最大起飞重量:190吨
装4台D-30KP型涡扇发动机
最大飞行速度:
850 千米/小时
最大航程:5500 千米

空警-2000采用电子扫描相控阵(ESA)雷达,采用固定碟形天线,雷达天线不旋转,是由雷达罩内的三个ESA天线模块被放置成三角形,通过电子扫描来提供360度的覆盖,可进行360度全方位探测,雷达探测距离估计在600公里,
能同时引导几十架战斗机攻击。

空警-2000装备的通讯和数据传输设备包括:超短波电台(最大通讯距离350公里)、短波电台(最大通讯距离2000公里)、K波段卫星通讯站和内部通讯系统。该型的自备防护系统包括:导弹来袭告警系统、红外诱饵和干扰物自动发射器。

空警2000机组乘员17人,分空勤和战勤两组。其中空勤组5人:飞行员、副驾驶、领航员、通信员和空中机械师。
战勤组有11人,职位包括指挥长、引导员、雷达情报员、雷达操作员、电子对抗情报员、通讯操作员等。

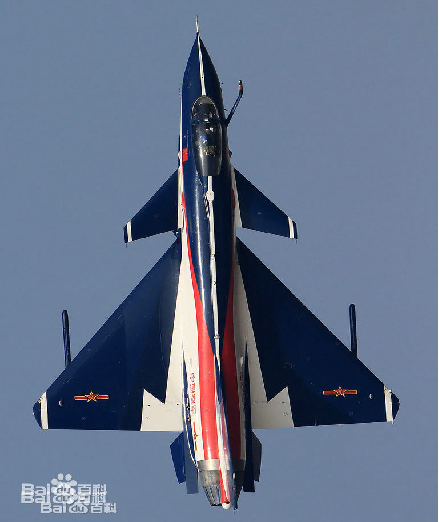

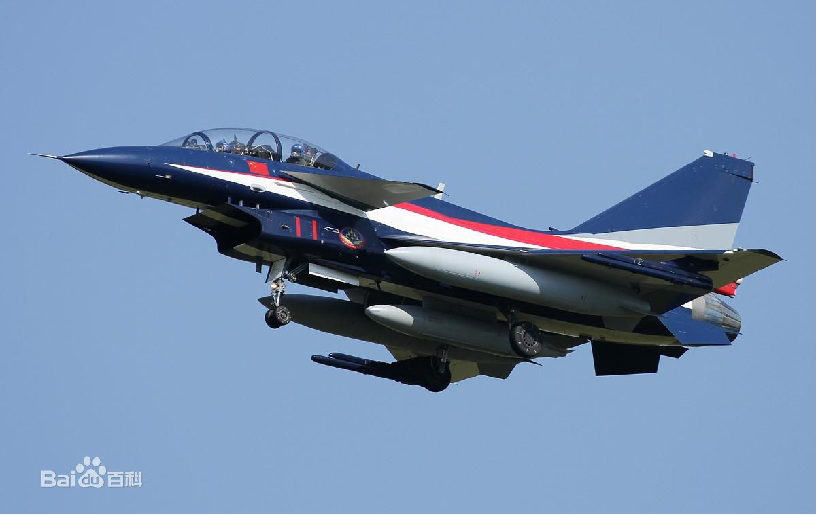

歼-10AY表演飞机

歼-10AY型机基本性与歼-10A型相同(见第七歼击机梯队),但机头上的
23毫米航炮被移除,同时在机翼挂架上安装了拉烟装置,用于表演时进行拉烟演示。

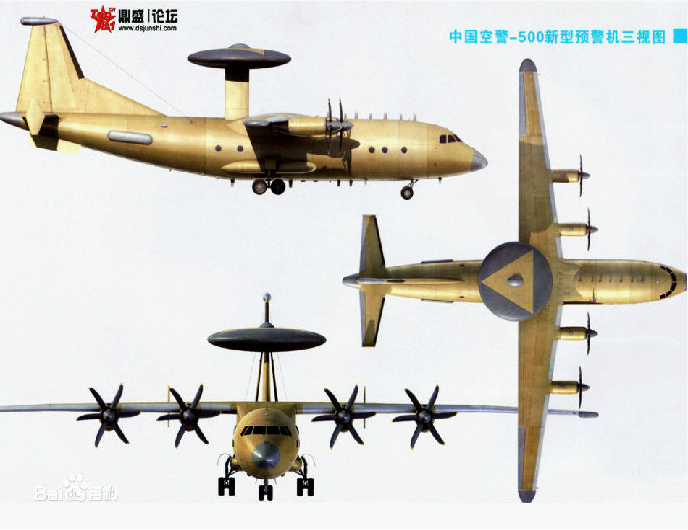

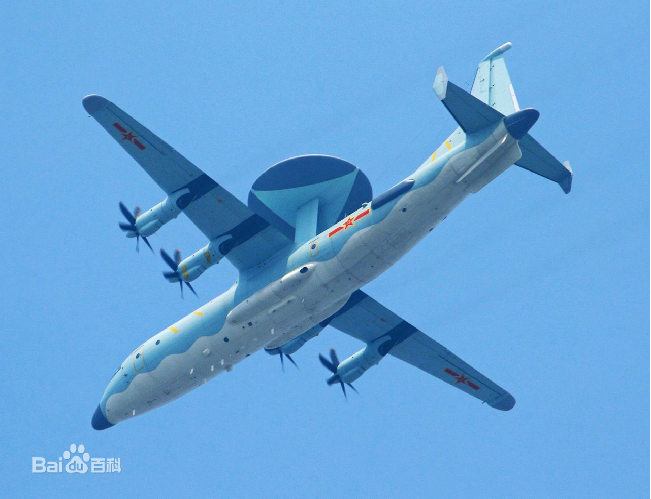

空警500预警机

机长:34米
翼展:38米
巡航速度:550千米/小时
最大航程:5700千米
同时跟踪:60-100个目标
探测距离:470千米
雷达:采用圆盘状三面阵的数字相控阵雷达
载机平台:运-9运输机
发动机:4台涡轮螺旋桨WJ-6C发动机

空警-500的雷达天线罩顶部中央位置有一个倒扣的碗形整流罩,内部装有卫星通信天线,
空警-500还装备无线电数据链以及多种高频、甚高频、
超高频通信设备,以确保对空、对地和应急通信。

运-8海上警戒机

该机是一种海上雷达侦察机,在1000~3000米高度飞行时,仰视对空探测距离为85公里,俯视对空探测距离为110公里,对海面目标的探测距离则能达到240公里。该雷达系统能够 同时储存及更新100个空中目标和30个海上目标的资料。

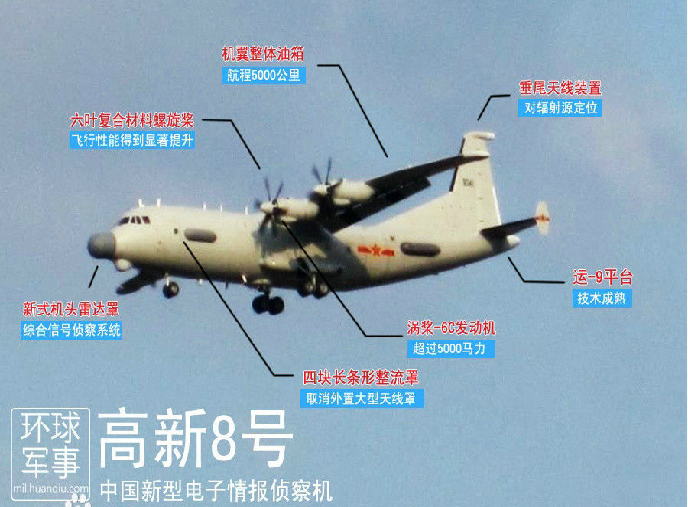

运-9电子侦察机

最大平飞速度:
570千米/时
巡航速度:550千米/时
巡航高度:8000米
实用升限:10100米
该型机发动机和螺旋桨都有改进,飞机鼻部增加了雷达,机身有多处天线整流罩。可提供有关敌方军事力量战术态势的实时信息。

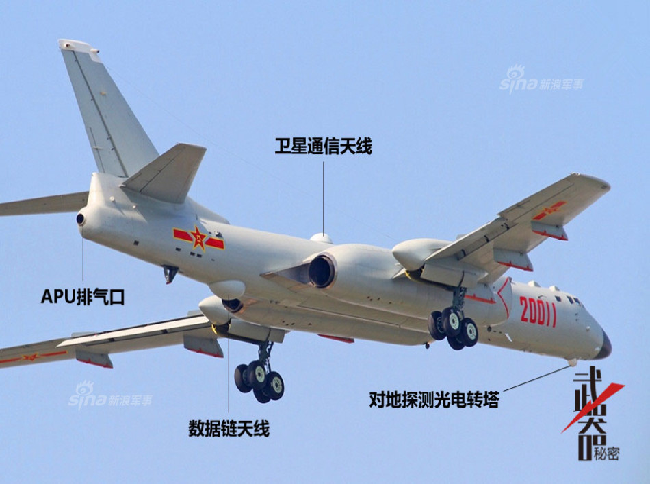

空潜200反潜巡逻机(高新6号)

空潜200内部配备至少5个任务工作站,包括声呐、雷达、光电及电子系统等任务。
载员超过10名乘员。
该机大部分技术性能超过美国的P-3C型反潜巡逻机。

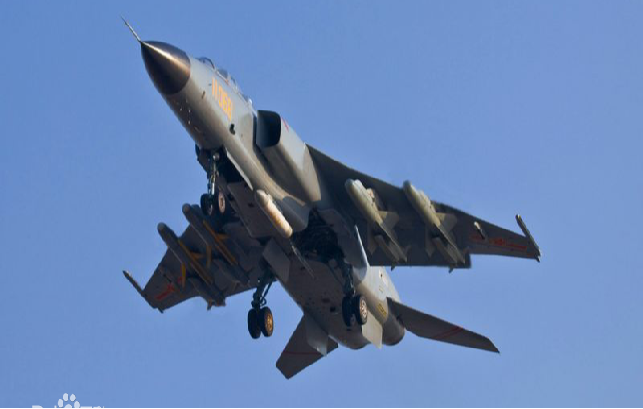

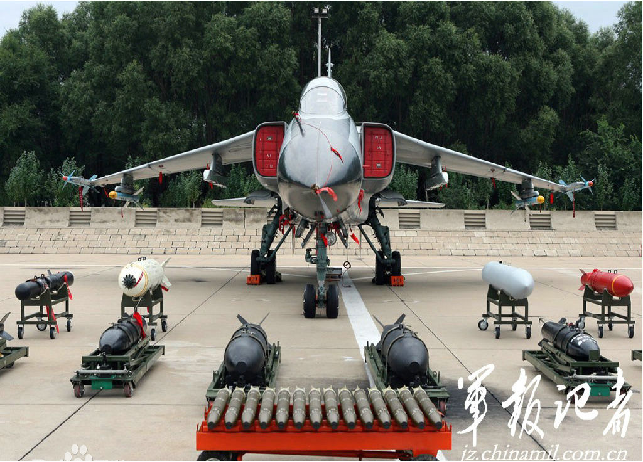

歼轰-7战斗轰炸机

最大起飞重量
27415千克
最大平飞速度:1.7马赫数
最大使用表速:1210千米/小时
巡航速度:900千米/小时
实用升限:15500米
转场航程:3650千米
作战半径:1650千米
武器装备:1门23-3型双管航炮,备弹200发

最大载弹量:5000千克
翼下挂架:
4个外挂点可挂载C-801K/803空舰导弹,50~250千克炸弹,火箭发射器,空空导弹。
翼尖挂架:2个,可挂霹雳-5近距格斗空空导弹 ,霹雳-8/9

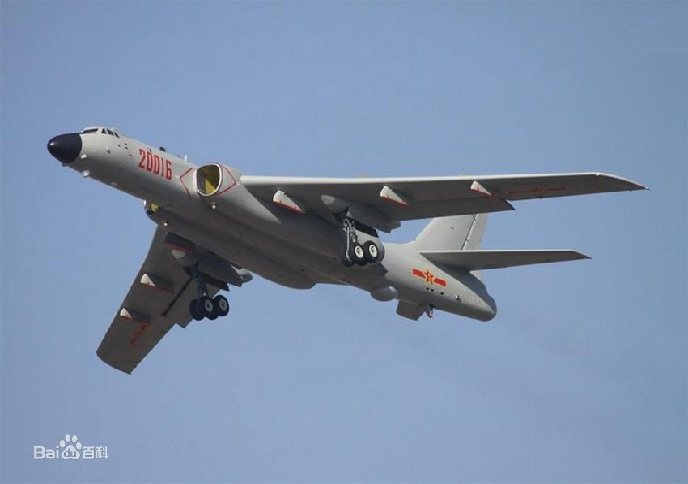

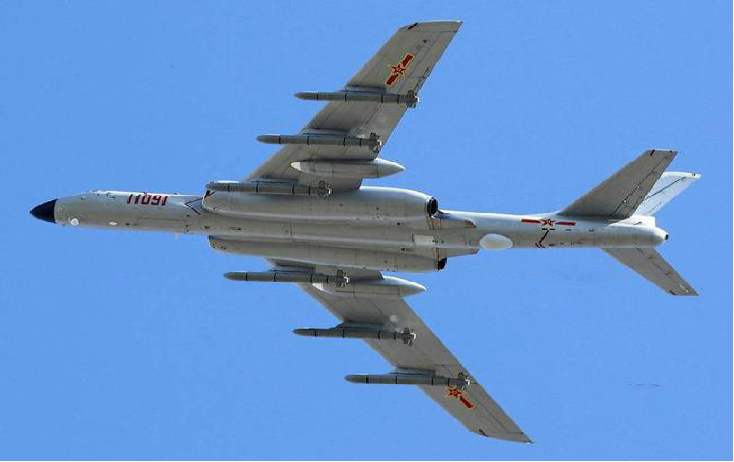

轰炸机梯队 轰-6K

最大飞行重量:95吨
最大载弹量:15吨
最大航程:9500公里
最大作战半径:4000公里左右,可打击6000公里外的地面固定目标
一次投弹量:108枚炸弹

在机翼下可挂载6枚长剑-10导弹(射程1500-2000公里)
或6枚KD-88巡航导弹(射程250公里)

机上装有GPS+北斗卫星导航系统
尾部装有主动被动大功率电子干扰设备,以保证突防安全。
载员4人,均在机头前座舱内,分2排,每排2人,分别为驾驶、副驾驶、电子战/通信官和领航/轰炸官。

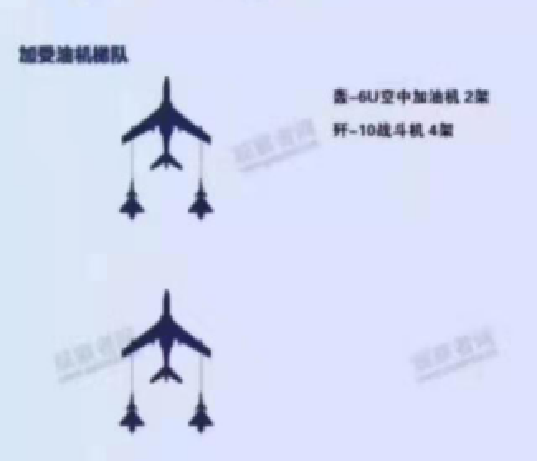

轰油-6加油机

最大起飞重量:75.8吨
载油量:18.5吨
最大速度:1014千米∕小时
作战航程:5600千米
数量:大于20架

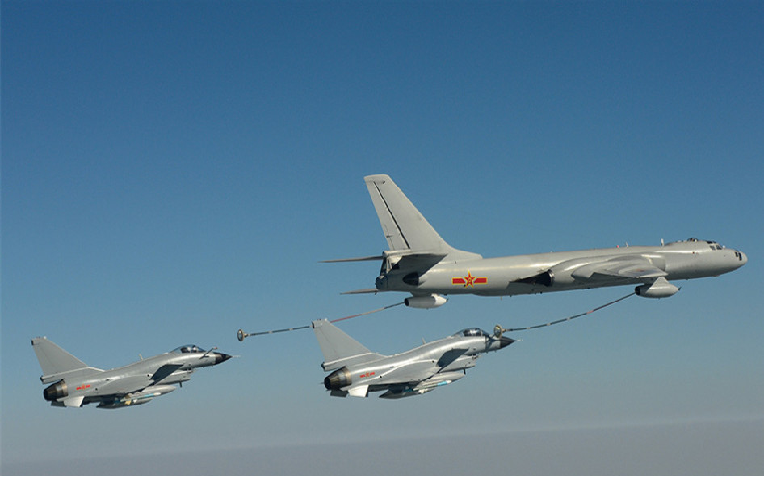

轰油-6加油机采用软管式加油方式,看图
,加油机从两个机翼下放出10几米长的软管,头部装有吸头,歼击机受油探头对准加油吸头,被紧紧抓住,开始输油。

硬管式加油,则由加油机机身后部,伸出硬式加油管,美国空军一般采用这种方式,加油速度较快。

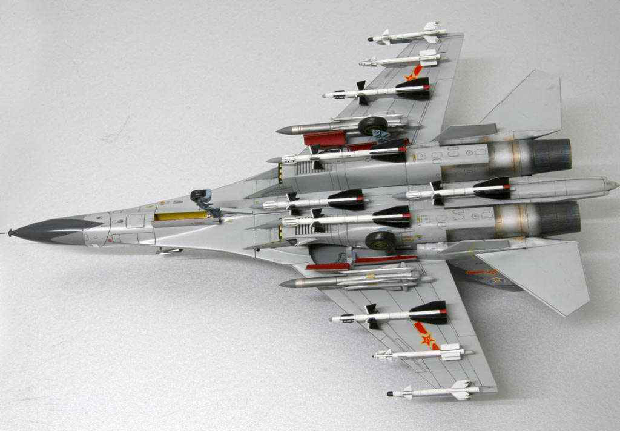

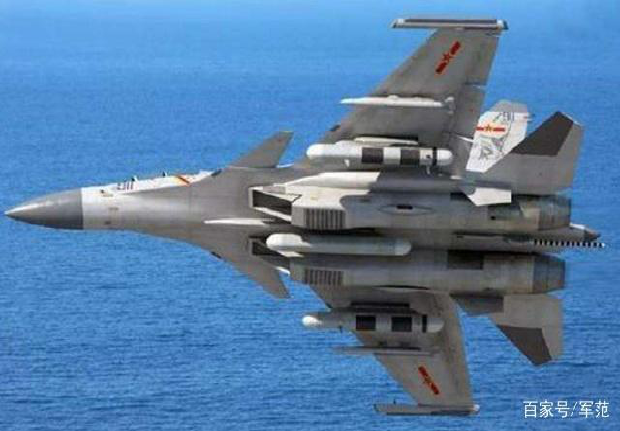

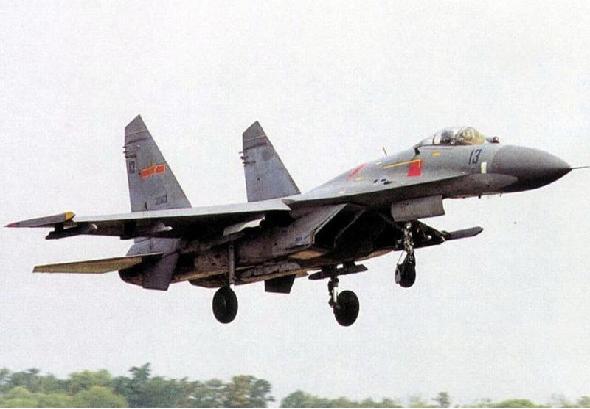

歼-11(J-11)

乘员:1人
长度:21.9米
翼展:14.7米
高度:5.93米
空重:16380千克
最大起飞重量:33吨
动力装置:2台涡扇-10A发动机
推力:2×132千牛(加力)
最大飞行速度:2.35马赫
2500千米/(歼-11B高空)
实用升限:18500米
航程:3530-4000千米
作战半径:1500千米

空对空作战:可同时挂载俄制R-77空空导弹、国产霹雳-8空空导弹和新型的霹雳-12主动雷达制导空空导弹。
对地打击:可携带2-4枚雷霆-2激光制导炸弹,或雷石-6精确激光制导滑翔炸弹,同时还可以携带2-4枚中国飞腾-1或飞腾-2型反辐射导弹,也能携带长剑-10巡航导弹。在对海打击能力上,可携带C-704反舰导弹、C-802KD远程空地导弹以及C-803C空射型反舰导弹

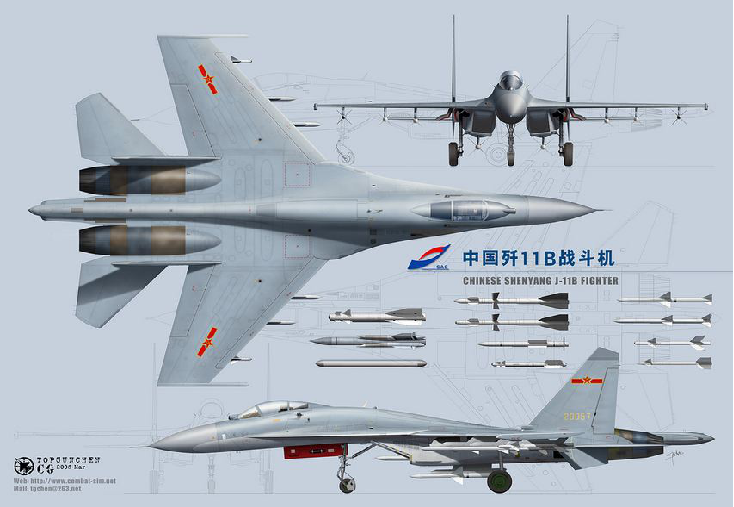

歼-11B战斗机载弹量8吨,外挂架10个,装备1门30毫米GSh-30-1机炮,备弹150发。

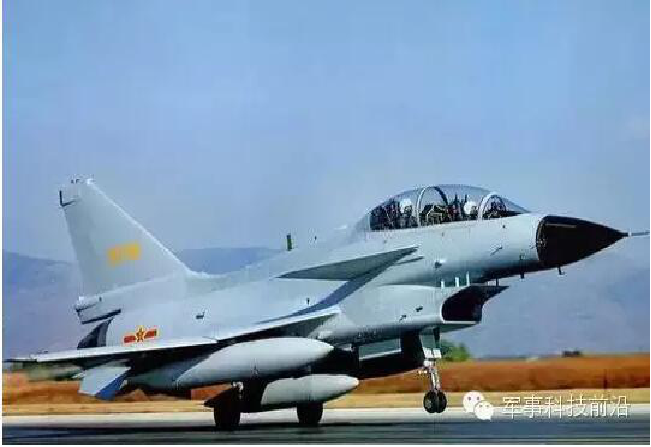

歼-10歼击机(J-10)

最大起飞重量:19277千克
最大速度:2.0马赫(高空) 1马赫(低空)
最大表速:1453千米/时(低空)
作战半径:1200千米
最大航程:3500千米(可空中受油)
载弹量:7000千克
最大过载:+10.0G

歼-11B装有源相控阵AESA机载雷达
探测距离:150千米、同时搜索30个以上目标,同时攻击4-6个目标。
可挂PL-10近距格斗弹、PL-12B中距主动制导空空导弹、PL-15中远程空空导弹。霹雳-18F激光脉冲信息制导导弹、鹰击-14V反舰反潜导弹、深水炸弹。

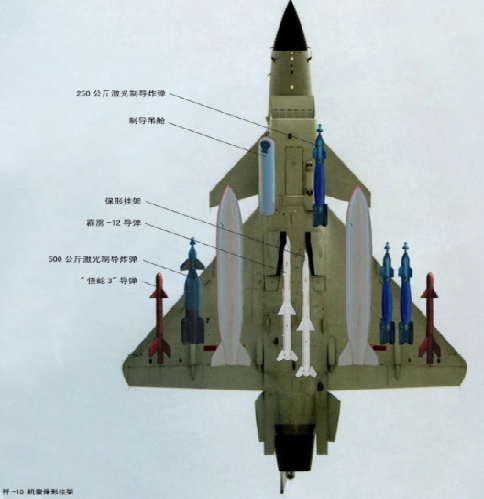

上图,挂激光瞄准吊舱、3 × 250公斤和1×500公斤激光制导炸弹、2 × PL-10近距格斗导弹,2 × PL-12B中距导弹, 2 ×副油箱。

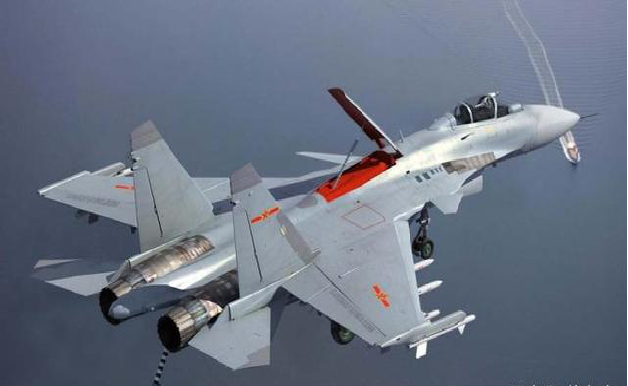

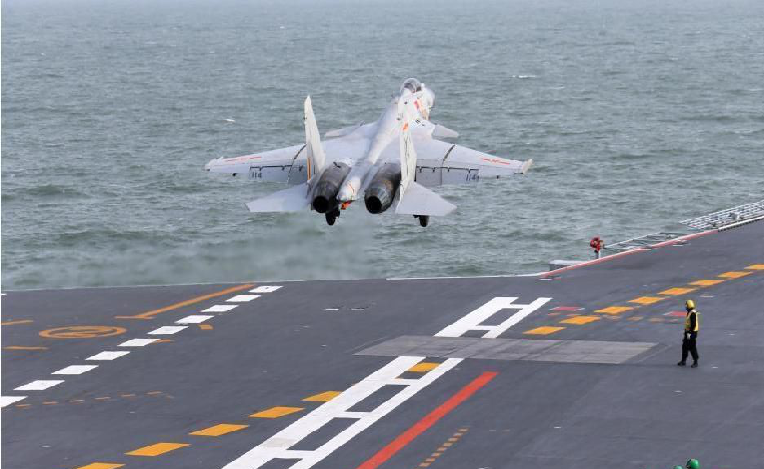

歼-15(J-15)

乘员:1人
机长:22.28米
翼展:15.0米
机高:5.92米
机翼面积:62.04平方米
空重:17500千克
最大起飞重量:32500千克
动力系统:2 ×WS-10“太行”发动机,加力推力:2 ×132千牛
最大飞行速度:2.4马赫
实用升限:20000米
航程:3500公里

12个外挂点,可挂载霹雳-8/9近距空对空导弹、霹雳-12主动雷达制导远距空对空导弹、鹰击-91超音速远程反舰/反辐射导弹、鹰击-8空对舰导弹、KD-88远程空地导弹
1×30毫米GSH-30-1航炮

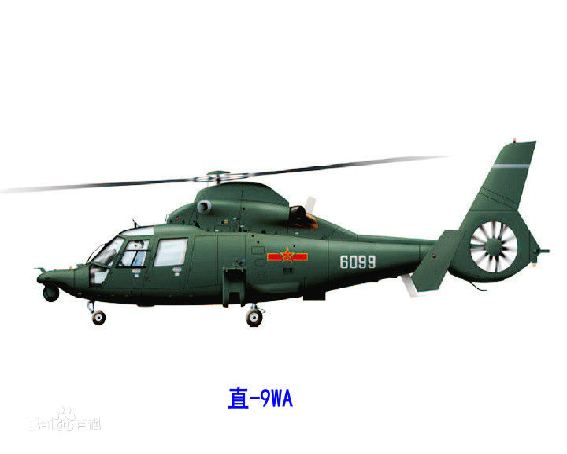

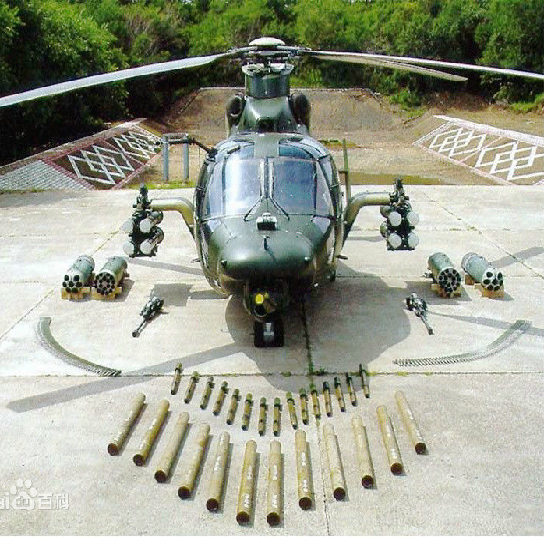

直-9武装直升机

最大起飞重量:3,850千克
空机重量:1,975千克
有效载荷:1,863千克
最大吊挂载荷:1,600千克
最大速度:324千米/小时
巡航速度:250~260千米/小时
最大航程:1,000千米
实用升限:6,780米
悬停升限:2,200米(有地效),1,050米(无地效)
动升限:6,000米
最长续航时间:5小时

机身两侧挂架共可挂载4枚红箭-8反坦克导弹,或火箭弹发射器(57-1型57mm火箭弹、90-1型90mm火箭弹),或23mm机炮等武器。
驾驶舱顶部安装有红箭-8反坦克导弹的观瞄制导装置。
该机用于执行反坦克、压制地面火力、突袭地面零散目标等火力支援任务。也可以用于运输、兵力机动、直升机空战、通信和救护等任务。

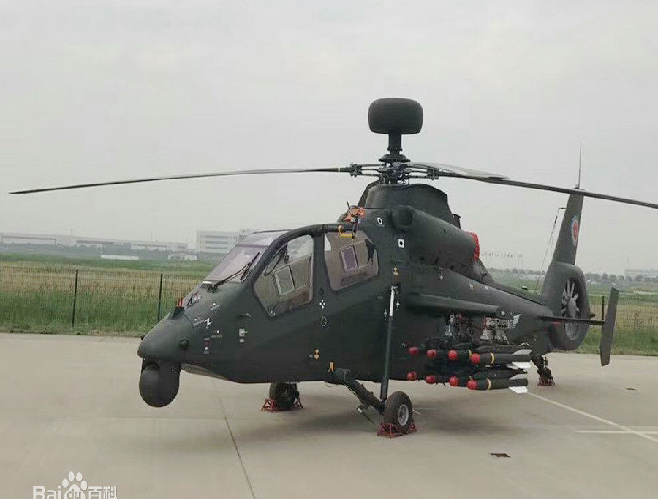

直-19E武装直升机

直-19E是我国最新研制的4吨级串列窄机身专用武装直升机,估计是直-9武装直升机的后继型。
乘员:2人
空重:2,350公斤
最大起飞重量:4,250公斤
速度:公里/小时
航程:800公里, 续航能力增加至4小时

武装:红箭-8/9/10对地导弹,
天燕-90空空导弹,
57毫米航空火箭、
23 mm航炮
12.7毫米机枪吊舱
主要用于攻击敌方坦克、装甲车辆、坚固工事等地面目标,为地面部队提供直接火力支援,它还可用于攻击敌方直升机等低空飞行目标,参与夺取超低空制空权。但它不是专用打坦克的武装直升机。专用打坦克的是武直-10。

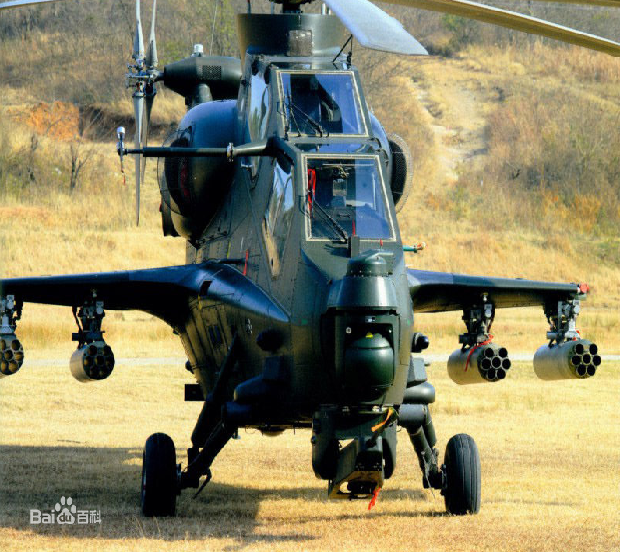

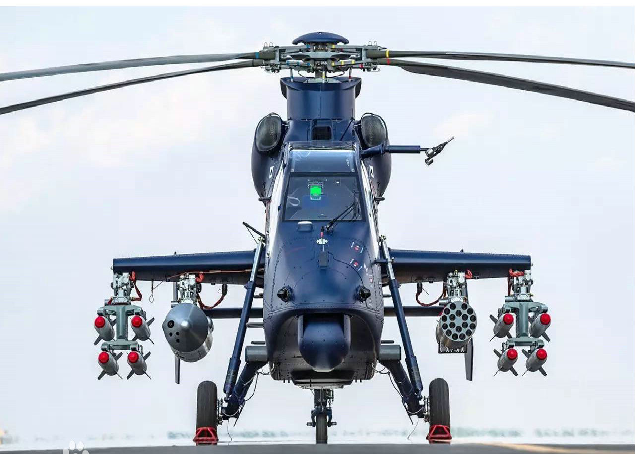

直-10武装直升机

空重: 5100公斤
航程:1120公里
最大起飞重:6000公斤
实用升限:6400米,有地效悬停升限:不详,无地效悬停升限:2000米,
巡航时速:115公里,最大时速:258-295公里
续航时间(25分钟余油)3小时45分。

武直-10最大武器外挂约2100公斤,机身两侧的短翼约长4.32米
机身两侧短翼翼下挂架有三种配置方案:
第一是携带16枚红箭-8或红箭-9反坦克导弹,射程为600到6000米,主要用于反坦克作战,
第二是挂载8枚红箭-8或红箭-9反坦克导弹外加2坐18管火箭发射装置。
第三是8枚红箭-8或红箭-9反坦克导弹外加8枚天燕-90Y空
空导弹。
机头下方炮塔内的一门口径为23毫米

转载自群内资料,如有侵权,请告知立即删除。
